Montageanleitung Zylinder-Rosette




Auf Grundlage einer technischen Zeichnung erstellt

Illustration nach Originalteilen in Isometrie

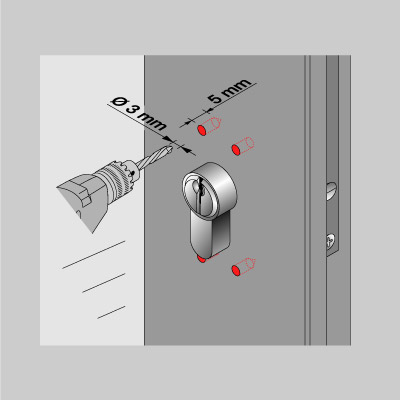

2. Schritt

Die vier Löcher werden mit Hilfe einer Bohrmaschine gebohrt. Sie sollen einen Durchmesser von 3 mm haben und 5 mm tief gebohrt werden.
